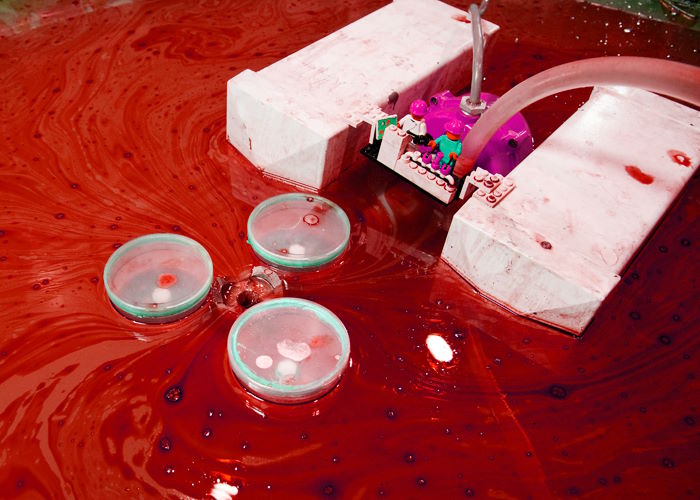

اویل اسکیمر شناور سرریز WEIR

در ظرفیت های بالای نشت روغن، تنها گزینه ای که داریم این است که سطح را برداریم و در مرحله بعد روغن را از آب جدا کنیم، با اویل اسکیمر شناور سرریز میتوانیم با سرعت مناسبی مخلوط روغن و آب سطح را خارج نماییم.

اجزای اویل اسکیمر شناور سرریز

• استراکچر فلزی ضد زنگ
• سه عدد شناور فلزی ضد زنگ

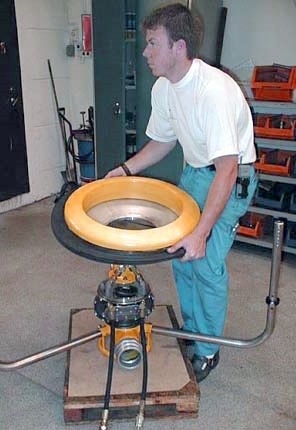

• هسته شناور جهت مکش
• پمپ ساکشن که معمولا پریستالتیک انتخاب می شود.

مزایای اویل اسکیمر شناور سرریز

• سرعت بالا
• راندمان بالا
• هزینه پایین
• خرابی بسیار کم

معایب اویل اسکیمر شناور سرریز

• دقت بسیار پایین
• نیاز به نظارت

کلیپ نمایش تنظیم ارتفاع اتوماتیک اسکیمر شناور سرریز

کلیپ اویل اسکیمر شناور سرریز



























در فرآیندهای صنعتی مدرن، مدیریت پساب و بازیابی هیدروکربن‌ها از چالش‌های اساسی مهندسی محیط‌زیست و فرآیند به شمار می‌رود. ورود روغن، گریس و مواد هیدروکربنی به منابع آب یا واحدهای تصفیه پساب پیشرفته (نظیر سیستم‌های فیلتراسیون ممبرانی و اسمز معکوس – RO)، خطرات زیست‌محیطی شدیدی ایجاد کرده و منجر به فولینگ (Fouling) شدید، کاهش راندمان فرآیندها و افزایش هزینه‌های بهره‌برداری می‌شود.

یکی از کارآمدترین، مطمئن‌ترین و اقتصادی‌ترین روش‌ها برای حذف هیدروکربن‌های آزاد شناور بر سطح مایعات، استفاده از اویل اسکیمرها (Oil Skimmers) است. در میان انواع تجهیزات اسکیمینگ، اویل اسکیمر شناور سرریز (Weir Oil Skimmer) به دلیل دبی جمع‌آوری بالا، انطباق‌پذیری عالی با تغییرات سطح مایع و مکانیزم هیدرولیکی ساده، جایگاه ویژه‌ای در پالایشگاه‌ها، پتروشیمی‌ها، حوضچه‌های تبخیر، اسکله‌ها و پکیج‌های تصفیه آب صنعتی به خود اختصاص داده است.

---

۱. مکانیزم و نحوه عملکرد اویل اسکیمر سرریز (Weir Skimmer)

اصول هیدرولیکی جداسازی

مکانیزم اصلی اسکیمر سرریز بر پایه دو اصل فیزیکی استوار است:

1. اختلاف دانسیته (Density Difference): روغن و ترکیبات نفتی به دلیل چگالی کمتر نسبت به آب (ρoil<ρwater\rho_{oil} < \rho_{water}ρoil​<ρwater​)، در سطح مایع تجمع یافته و لایه‌ای شناور تشکیل می‌دهند.
2. جریان ثقلی و سقوط از لبه سرریز (Gravity Overflow): با قرارگیری لبه سرریز (Weir Lip) دقیقاً زیر ضخامت لایه روغن، لایه سطحی هیدروکربن به درون یک مخزن یا محفظه جمع‌آوری مرکزی (Hopper/Sump) سقوط می‌کند، در حالی که لایه زیرین آب دست‌نخورده باقی می‌ماند.

                  [لایه روغن شناور]  =====>  [لبه سرریز تنظیم‌پذیر (Weir Lip)]
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
                  [آب / فاز سنگین‌تر]        |
                                             v
                                  [هاپر / محفظه مرکزی]
                                             |
                                             v  (پمپ مکش / تخلیه ثقلی)
                                  [مخزن ذخیره روغن بازیافتی]

اجزای اصلی سیستم

یک اسکیمر شناور سرریز استاندارد معمولاً از بخش‌های زیر تشکیل شده است:

• فلوترها یا شناورها (Floats/Pontoons): ایجاد تعادل پایدار و بویانسی (Buoyancy) لازم در سطح آب.
• لبه سرریز خودتنظیم (Self-adjusting Weir Lip): کنترل اتوماتیک عمق برش لایه روغن بر اساس میزان دبی مکش.
• محفظه جمع‌آوری مرکزی (Central Sump/Hopper): حوضچه‌ای که روغن سرریز شده درون آن تجمیع می‌شود.
• پمپ تخلیه / مکش (Discharge/Suction Pump): پمپ‌های دیافراگمی ضد انفجار، پمپ‌های پریستالتیک یا پمپ‌های لوب/پیچی برای تخلیه روغن غلیظ.
• تجهیزات تنظیم بویانسی (Ballast/Bellows): بلوزهای انعطاف‌پذیر (Bellows) یا صفحات بالاست جهت تنظیم دقیق موقعیت سرریز.

---

۲. انواع اویل اسکیمرهای سرریز

اسکیمرهای سرریز بر اساس مکانیزم کنترل لبه سرریز و کاربرد به چند دسته کلی تقسیم می‌شوند:

الف) اسکیمرهای سرریز خودتنظیم (Self-Adjusting / Flow-Matched Weir)

در این مدل، لبه سرریز از طریق یک قطعه شناور حلقوی سبک و یک بلوز یا لوله انعطاف‌پذیر پشتیبانی می‌شود. نرخ مکش پمپ مستقیماً سطح لبه سرریز را تعیین می‌کند:

• هنگامی که پمپ روشن می‌شود، سطح مایع درون محفظه مرکزی افت می‌کند.
• حلقه شناور همراه با افت سطح پایین رفته و لبه سرریز عمیق‌تر می‌شود تا جریان روغن ورودی افزایش یابد.
• در صورت قطع پمپ، شناور بالا آمده و ورود آب به حداقل می‌رسد.

ب) اسکیمرهای سرریز دستی یا مکانیکی (Fixed / Manually Adjustable Weir)

در این مدل‌ها، عمق لبه سرریز توسط پیچ‌های تنظیم، بازوهای مکانیکی یا سیستم‌های جک تنظیم می‌شود. این نوع برای حوضچه‌هایی با نوسان سطح بسیار کم و ضخامت لایه روغن ثابت مناسب است.

ج) اسکیمرهای سرریز با پمپ سرخود (Integrated Pump Skimmers)

پمپ مکش مستقیماً روی بدنه اسکیمر تعبیه شده است. این طراحی اتلاف افت فشار در خط لوله مکش را حذف می‌کند و برای جمع‌آوری روغن‌های سنگین و ویسکوز بسیار ایده‌آل است.

---

۳. مقایسه اسکیمر سرریز با سایر انواع اویل اسکیمرها

---

۴. معیارهای طراحی مهندسی و محاسبات اویل اسکیمر سرریز

برای طراحی یا انتخاب اسکیمر مناسب، در نظر گرفتن پارامترهای زیر ضروری است:

۱. دبی سرریز و روابط هیدرولیکی

دبی جریان ورودی به لبه سرریز دایره‌ای یا خطی معمولاً بر اساس فرمول هیدرولیکی سرریزها محاسبه می‌شود:

Q=23Cd⋅L⋅2g⋅H3/2Q = \frac{2}{3} C_d \cdot L \cdot \sqrt{2g} \cdot H^{3/2}Q=32​Cd​⋅L⋅2g​⋅H3/2

که در آن:

• $Q$: دبی جریان عبوری (m3/s\text{m}^3/\text{s}m3/s)
• CdC_dCd​: ضریب دبی سرریز (معمولاً بین ۰.۶ تا ۰.۶۵)
• $L$: طول موثر لبه سرریز ($\text{m}$)
• $g$: شتاب گرانش (m/s2\text{m}/\text{s}^2m/s2)
• $H$: عمق غوطه‌وری لبه سرریز نسبت به سطح آزاد سیال ($\text{m}$)

۲. انتخاب متریال ساخت (Material Selection)

با توجه به ماهیت خورنده پساب‌های صنعتی و وجود نمک‌ها، اسیدها و ترکیبات آلی:

• بدنه شناورها و هاپر: استنلس استیل ۳۰۴ یا ۳۱۶L برای محیط‌های شیمیایی؛ آلومینیوم گرید دریایی (Marine-grade Aluminum) برای کاهش وزن و کاربری در آب دریا؛ پلی‌اتیلن متراکم (HDPE) برای مقاومت بالا در برابر خوردگی.
• بلوز انعطاف‌پذیر (Bellows): الاستومرهای مقاوم به هیدروکربن نظیر Nitrile (NBR)، Neoprene، پلی‌اورتان (PU) یا Viton.
• پیچ و مهره و اتصالات: استنلس استیل A4-70 (SS316).

۳. انتخاب پمپ مناسب

روغن‌های شناور معمولاً دارای ویسکوزیته‌های متفاوتی هستند. پمپ‌های سانتریفیوژ معمولی به دلیل ایجاد پدیده امولسیون‌سازی (Emulsification) و ناتوانی در پمپاژ سیالات با ویسکوزیته بالا توصیه نمی‌شوند. بهترین گزینه‌ها عبارتند از:

• پمپ‌های دیافراگمی با محرک بادی (AODD): ایمن در زون‌های خطرناک انفجاری (ATEX/Ex)، قابلیت کارکرد خشک و توانایی عبور ذرات جامد.
• پمپ‌های پیچی (Progressive Cavity) یا لوب پمپ (Lobe Pump): ایجاد جریان آرام بدون برش (Low-Shear) و مناسب برای روغن‌های با گرانروی بالا.

---

۵. کاربردهای صنعتی اویل اسکیمر شناور سرریز

1. صنایع نفت، گاز و پتروشیمی:

   • حوضچه‌های آب آتش‌نشانی و پساب فرآیندی.
   • مخازن جداسازی ثقلی API و واحدهای CPI/DAF.
   • بازیابی نفت ریخته‌شده در فلر پیت‌ها (Flare Pits).

2. پیش‌تصفیه سیستم‌های غشایی و اسمز معکوس (RO):

   • ورود روغن به ممبران‌های پلی‌آمیدی RO باعث تخریب برگشت‌ناپذیر ساختار غشا می‌شود. نصب اسکیمر سرریز در حوضچه‌های ته‌نشینی اولیه، بار آلودگی آلی را پیش از ورود به فیلترهای شنی، کربنی و کارتریجی به شدت کاهش می‌دهد.

3. بنادر، اسکله‌ها و پاسخ به بحران نشت نفت (Oil Spill Response):

   • پاکسازی سریع لکه‌های نفتی ضخیم محصور شده توسط بوم‌های مهار آلودگی (Oil Booms) در آب‌های آرام یا متلاطم.

4. صنایع فلزی و خودروسازی:

   • جمع‌آوری روغن‌های خنک‌کننده (Coolant)، روغن‌های ماشین‌کاری و خطوط نورد گرم و سرد از مخازن شستشو و کولینگ تاورها.

---

۶. مزایا و چالش‌های عملیاتی

مزایا:

• سرعت و ظرفیت بالای بازیابی: تخلیه سریع حجم بالای روغن در مقایسه با سایر مدل‌ها.
• تطبیق‌پذیری بالا با نوسان سطح آب: شناورها اسکیمر را همواره در موقعیت بهینه نسبت به تراز آب نگه می‌دارند.
• تعمیرات و نگهداری آسان: قطعات متحرک مکانیکی کمتری در تماس مستقیم با پساب قرار دارند.
• قابلیت حمل و جابجایی (Portability): طراحی ماژولار و وزن سبک برای استفاده اضطراری.

چالش‌ها و راهکارهای مهندسی:

• حمل مقداری آب همراه روغن (Water Cut): به دلیل ماهیت مکش سطحی، در صورت تنظیم نبودن لبه سرریز، مقداری آب وارد مخزن ذخیره می‌شود.
  • راهکار: تعبیه مخزن ته‌نشینی ثقلی ثانویه (Decanting Tank) با شیر تخلیه زیرین آب.
• گرفتگی ناشی از زباله‌های شناور: جلبک، چوب و پلاستیک می‌توانند لبه سرریز یا ورودی پمپ را مسدود کنند.
  • راهکار: استفاده از سبد آشغالگیر (Trash Screen) مشبک در پیرامون ورودی سرریز.

---

۷. چک‌لیست نصب، بهره‌برداری و نگهداری (O&M)

مراحل نصب و راه‌اندازی:

1. تثبیت موقعیت اسکیمر: استفاده از طناب‌های مهاربندی سه‌طرفه (Tethering Lines) برای تثبیت موقعیت در جریان آب بدون ایجاد محدودیت در حرکت عمودی شناور.
2. بررسی آب‌بندی اتصالات: چک کردن شیلنگ‌های مکش و تخلیه از نظر عدم نفوذ هوا (Air Leakage)؛ زیرا مکش هوا راندمان پمپ را مختل می‌کند.
3. تنظیم بالاست و تراز لبه سرریز: اطمینان از افقی بودن کامل لبه سرریز جهت ایجاد جریان متقارن ۳۶۰ درجه.

دستورالعمل نگهداری دوره‌ای:

• هفتگی: بازرسی بصری سبد آشغالگیر و پاکسازی ذرات ته‌نشین‌شده و شناور مزاحم.
• ماهانه: بررسی سلامت بلوز لاستیکی (عدم ترک‌خوردگی یا خشکی بر اثر نور خورشید و مواد شیمیایی) و تمیزکاری لبه سرریز.
• فصلی: روان‌کاری اتصالات و تست هیدرولیکی پمپ مکش و شیرآلات خط برگشت.

---

جمع‌بندی و نتیجه‌گیری

اویل اسکیمر شناور سرریز (Weir Oil Skimmer) یکی از برجسته‌ترین و مطمئن‌ترین تجهیزات برای حذف سریع و پربازده لایه‌های روغنی از سطح پساب‌های صنعتی است. بهره‌گیری از این تجهیز در بخش پیش‌تصفیه سیستم‌های تصفیه آب و بازیافت پساب، علاوه بر حفاظت از تجهیزات حساس پایین‌دست نظیر فیلترهای کربن فعال، فیلترهای شنی و ممبران‌های RO، ارزش اقتصادی قابل‌توجهی از طریق بازیافت هیدروکربن‌های باارزش به همراه دارد.

انتخاب صحیح متریال، ابعاد دقیق لبه سرریز بر مبنای محاسبات هیدرولیکی و استفاده از پمپ‌های جابجایی مثبت مناسب، کلید دستیابی به بالاترین راندمان جداسازی و طول عمر مفید سیستم در سخت‌ترین شرایط صنعتی است.
